今年NANOG大会上有个演讲Network Automation: Do I Need Expensive Tools To Do Meaningful Automation提起了如何去自动化管理网络的步骤。从管理网络设备到整个网络服务到阶段，需要一步一步完成，不能一下子跨越。公司需要构建DevOps文化，需要搞清楚当前自动化运维处于什么阶段，分清楚不同组织的角色，这样才能互相配合，从而实现自动化运维和开发。

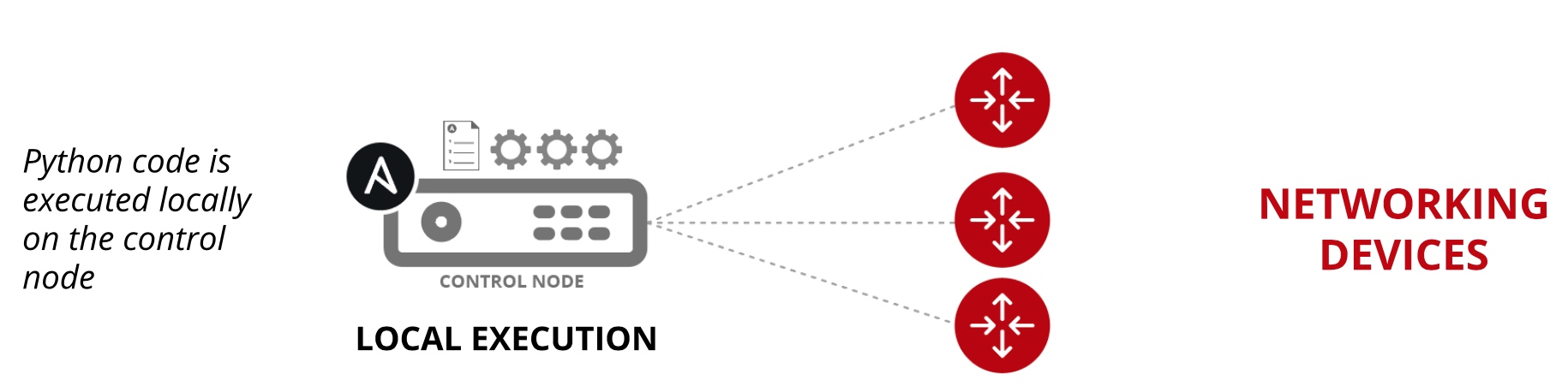

下面会介绍演讲中提到的自动化开源工具Ansible。目前Ansible、SaltStack、Puppet、Chef都是比较受用户欢迎的自动化化运维工具，其中Ansible和SaltStack使用python编写，具有良好的可移植性。Ansible使用和部署简单（no databases，no daemons，no agents），控制节点上编译执行代码，然后通过SSH或者其他协议的方式将其命令发送至目标网络设备上执行。例如思科、Arista等公司的设备都支持Ansible模块去管理网络。

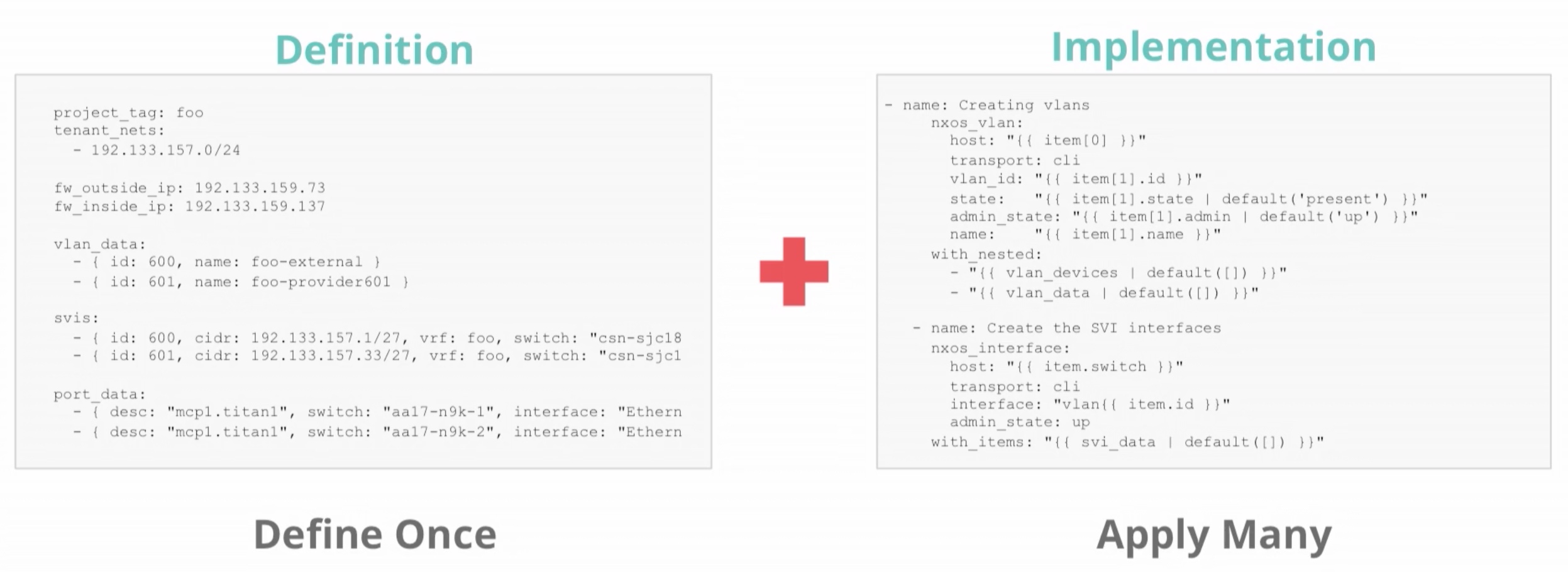

网络可编程不在于各种接口和各种规范，而在于对于网络的抽象。Ansible可以把对象的参数定义和执行层面进行解耦，从而实现定义一次，执行多次的效果。如下图所示：
Arista+Ansible
大概在2014年中旬的时候，Arista就已经开始使用Ansible去批量管理和部署网络设备了。以配置vlan和interface为例子，看看是如何建立数据模型的。

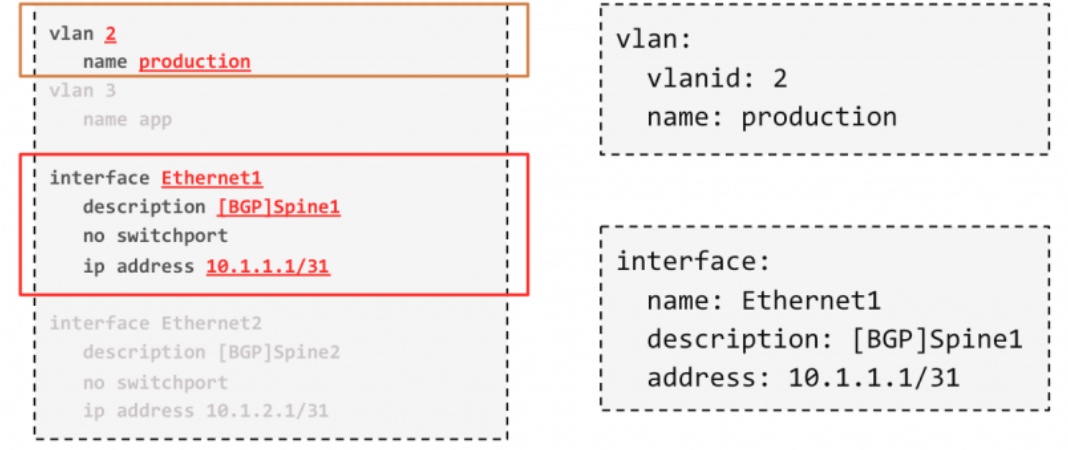

最上方标出的红框是Arista对vlan进行配置的命令。右边是抽象出vlan对象，属性有vlanid和name，这种字典式的模型是用YAML所描述的。同理，对于Ethernet interface有三个属性，分别是name, description和address。这样抽象有个好处，不仅可读性高，而且可以屏蔽厂商设备差异化。

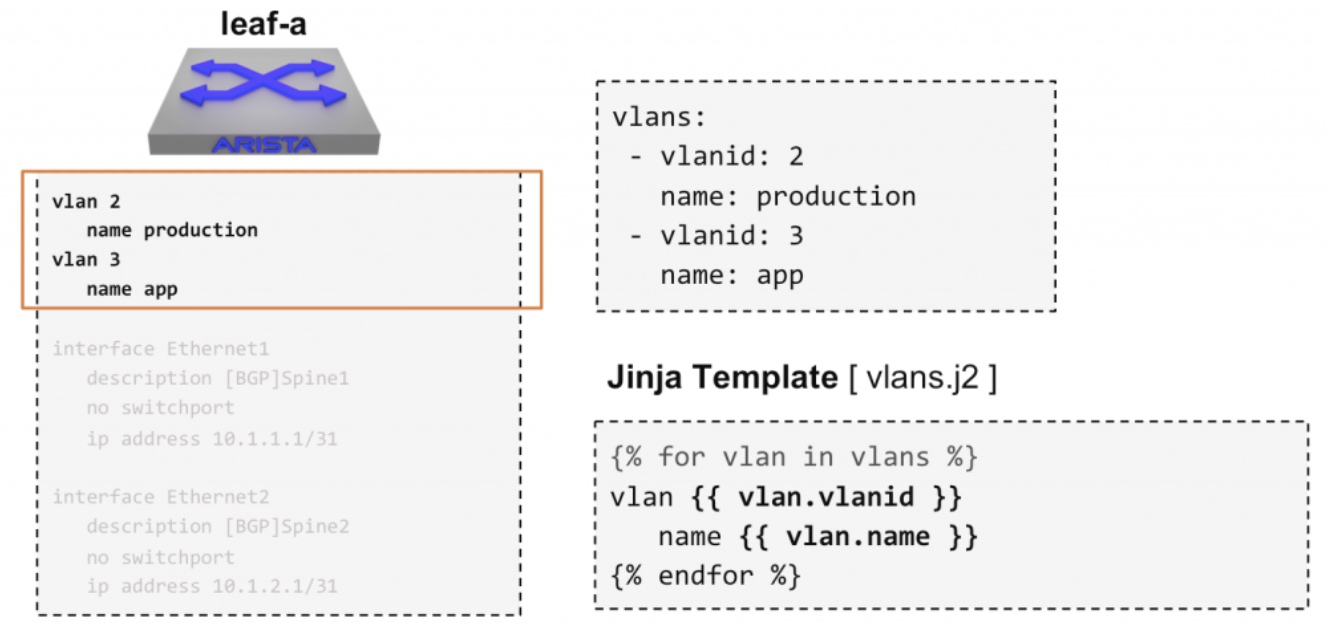

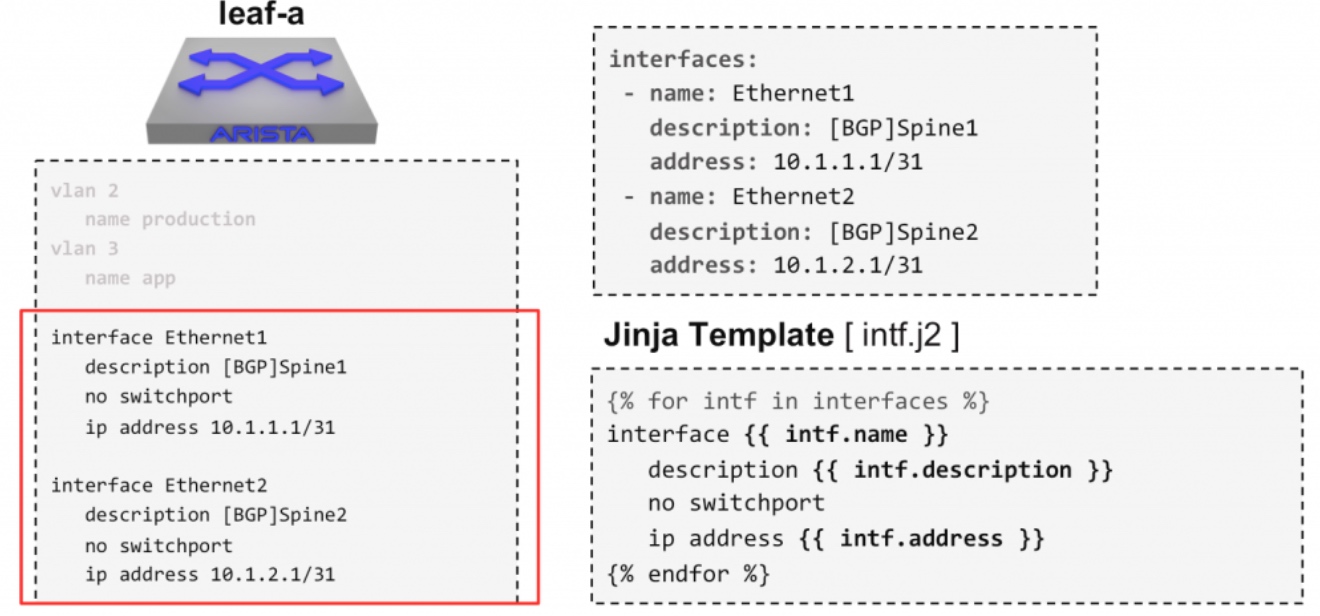

根据数据模型，我们可以创建出Jinja template。如下图所示（vlan和interface所对应的模板）：
那么如何使用这些模板（template）呢，前面提到过Ansible具有很强大的编排能力，可以使用playbook把角色（role），任务（task），inventory串起来。自动化和编排通过简化网络运营和管理，帮助实现这种敏捷性。无论是对单个设备还是服务进行管理或部署，网络运维人员需要使用模板编排，并且可以像代码一样进行版本控制、复制、更新模板。通过模板描述多个网络资源的依赖关系、配置等，并自动完成所有配置，以达到自动化部署、运维等目的。

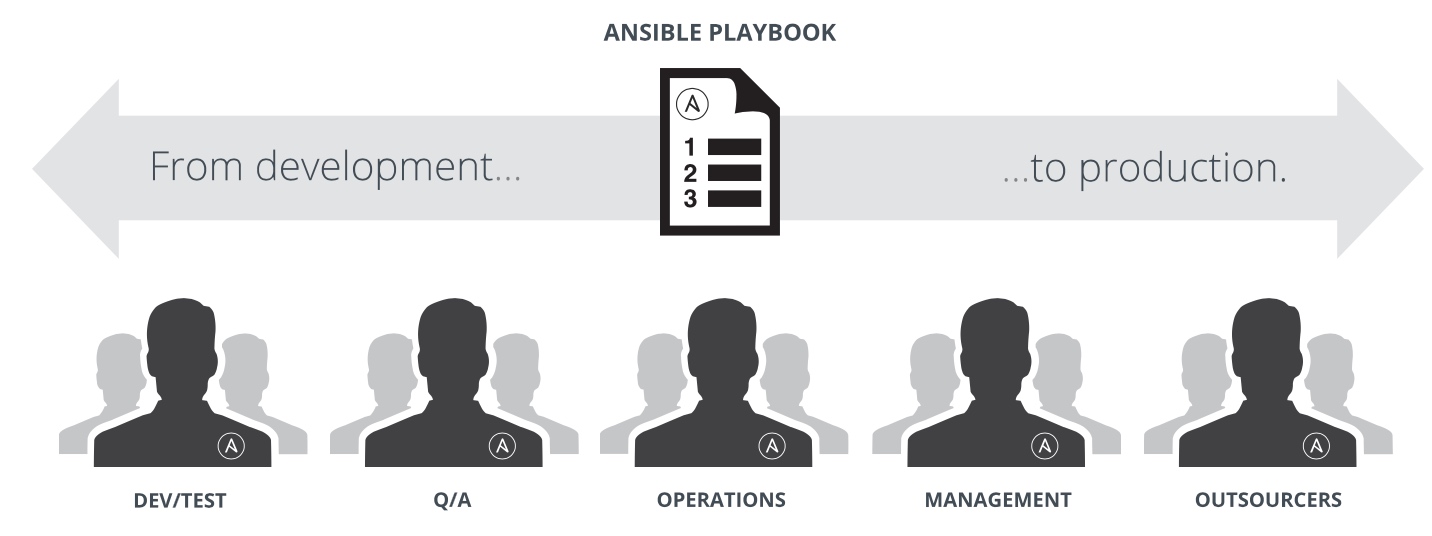

如果不使用模板的形式，这会增加了开发人员和运维人员的沟通成本，而且当遇到问题时，运维人员或者QA对整个服务里面的实现逻辑并不了解。但如果使用模板去实现服务的话，网络运维人员可以根据不同设备及服务自行组装编排部署，可以填写参数。开发人员只需要保证对每个模块/任务功能正常即可。例如Ansible Playbook以YAML语言进行对任务、角色等进行编排，可读性高，能够跨越不同组织部门对其操作。

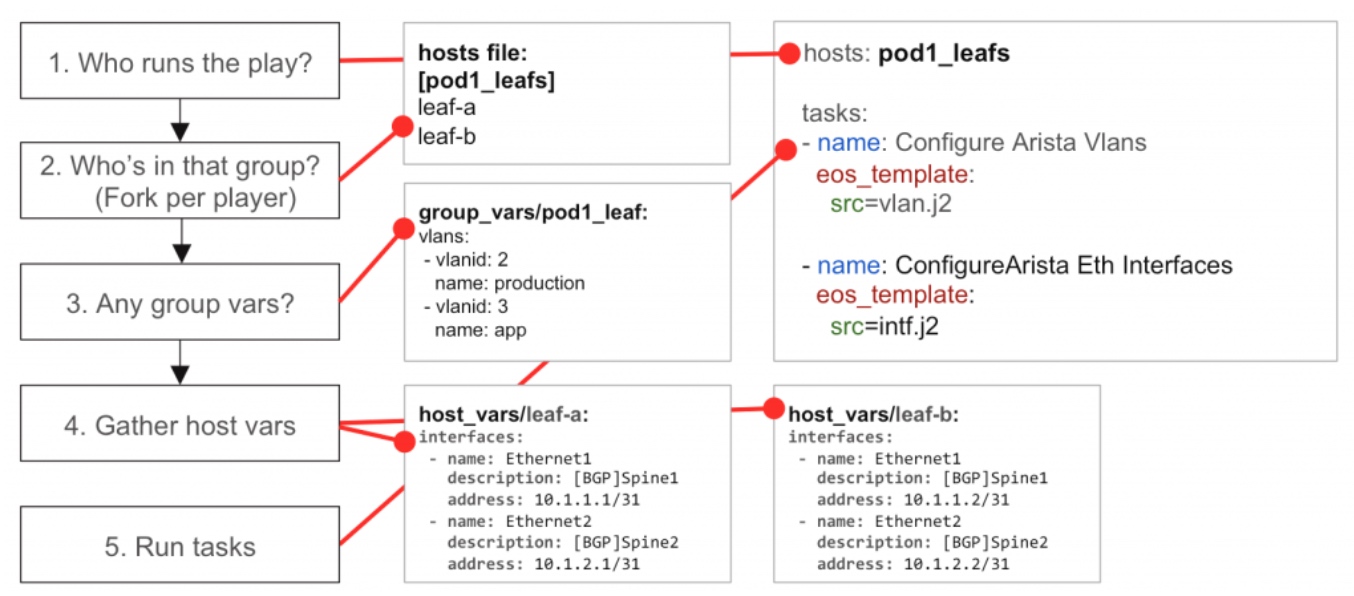

下图为利用Ansible Playbook对网络设备Vlan和Interface进行编排部署：
- hosts file: 指定inventory，把目标设备放进来。在实际项目中可以通过自动化资产扫描从而实现动态的添加设备。
- 由于对两个设备vlan的配置相同，所以把vlan对象放到全局变量文件中groupvars 对于差异性的配置模板放到hostvars中。
- 运行playbook文件，会根据任务中的对应的模板生成配置进行下发，每个任务具有幂等性。

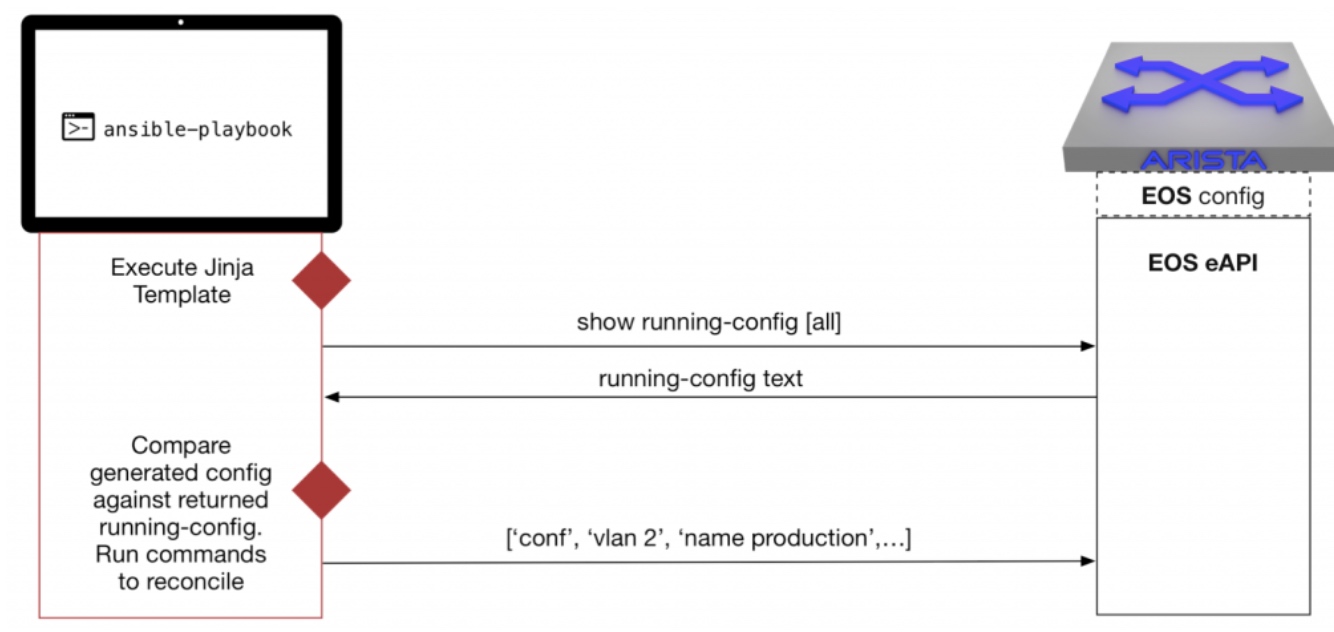

把运维一系列的手动执行的操作，用脚本串起来的思路做成工具去部署网络设备，做不到幂等性。在管理或部署网络设备时，一个请求除了成功和失败两种状态，还存在着超时状态。所以需要将对网络设备的操作设计为具有幂等性 ，即执行多次的结果与执行一次的结果相同。如果使用这种方式，当出现超时的时候，可以不断地重新请求直到成功。例如修改网络设备运行中的配置时，可能存在当前配置状态已经是理想的了，此时如果通过cli继续下发命令，有些命令操作会报错。正确的做法是实现所有function或者module对外接口实现幂等性。如下图所示，是Arista公司对部署设备配置时的方案，运行playbook文件，eos_config module首先会收集设备正在运行的配置，然后进行对比。如果目标设备已经处于目标状态中，该配置命令就不会被执行，从而实现了幂等性。
Ansible+Napalm
使用Vagrant和VirtualBox工具模拟网络设备环境，可以参考这篇博客和Setting up the lab教程去搭建环境（思科和Arista的设备镜像需要到官网上注册后才能下载）。
$ git clone https://github.com/ios-xr/iosxrv-x64-vbox.git
$ brew install socat
$ git clone https://github.com/JNPRAutomate/vagrant-junos.git
$ vagrant plugin install vagrant-junos
$ vagrant up
# the most common and preferred way of installation
$ sudo pip install ansible
# install NAPALM
$ pip install napalm
$ pip install napalm-ansible
....
管理Inventory，例如需要管理两个DC。推荐的结构如下：
.
├── ansible.cfg
├── inventory/ # Parent directory for our environment-specific directories
│ │
│ ├── DC1/ # Contains all files specific to Data Center 1
│ │ ├── host_vars/ # device specific vars files
│ │ │ ├── router1
│ │ │ │ ├── interfaces.yml # Device specific interface config
│ │ │ │ └── ospf.yml # Device specific OSPF config
│ │ │ └── switch1
│ │ │ ├── interfaces.yml # Device specific interface config
│ │ │ └── vlans.yml # Device specific vlan config
│ │ │
│ │ ├── group_vars/ # group specific vars files
│ │ │ ├── all
│ │ │ │ └── vlans.yml # Global VLAN config
│ │ │ ├── routers
│ │ │ │ └── ospf.yml # Global OSPF config
│ │ │ └── switches
│ │ │ └── stp.yml # Global STP config
│ │ └── hosts # Contains only the hosts in the dev environment
│ │
│ └── DC2/ # Contains all files specific to Data Center 1
│ ├── host_vars/ # device specific vars files
│ │ ├── router1
│ │ │ ├── interfaces.yml # Device specific interface config
│ │ │ └── ospf.yml # Device specific OSPF config
│ │ └── switch1
│ │ ├── interfaces.yml # Device specific interface config
│ │ └── vlans.yml # Device specific vlan config
│ │
│ ├── group_vars/ # group specific vars files
│ │ ├── all
│ │ │ └── vlans.yml # Global VLAN config
│ │ ├── routers
│ │ │ └── ospf.yml # Global OSPF config
│ │ └── switches
│ │ └── stp.yml # Global STP config
│ └── hosts # Contains only the hosts in the dev environment
│
├── playbook.yml
│
└── roles/ # Parent directory for our environment-specific directories
│ ├── common

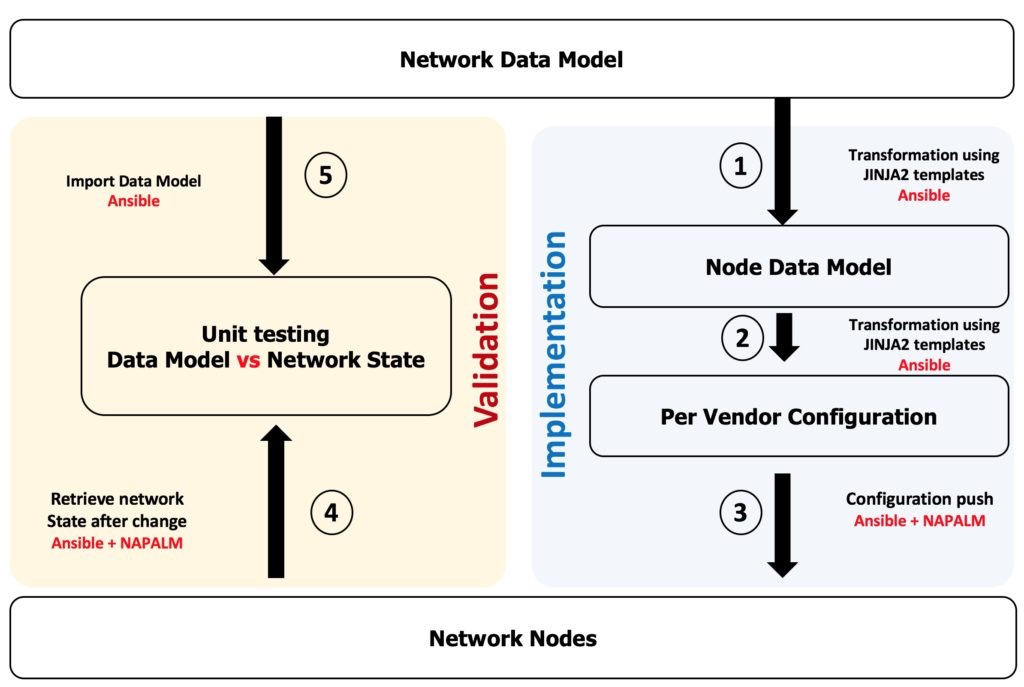

使用ansible-playbook命令时可以带上-I参数指定执行哪一个inventory。host_vars目录里可以用inventory_hostname文件名描述一个设备变量（例如switch1.yml）或者用inventory_hostname目录里面包含多个变量文件（例如vlans.yml可以用于描述交换机vlan信息）。host_vars变量只能用于当前的设备使用，group_vars是本group的都可以使用。使用YAML格式是因为可读性高（json文件也是可以的）。如果host_vars中和group_vars中有相同变量，则以host_vars中的为准。template模板放在role目录下面。运行playbook后，变量会被加载到指定厂商的模板中，生成配置文件。下图展示了使用Ansible生成每个设备配置的框架图。
部署网络可以分成以下步骤：
- Design：对整个网络建数据模型，生成对应的设备数据模型。
- Transformation：通过JINJA2模板转译成对应的设备配置。
- Deploy：使用Ansible对应厂商开发的module或者通过Napalm工具下发配置到设备上。
- Retrieve facts: 获取设备当前状态。
- Validate：导入一个Data Model去验证网络设备状态是否和理想的一致。
NAPALM实现了对网络配置管理操作的抽象，屏蔽多厂商差异，并且可支持和集成到自定义脚本例如Ansible，实现自动化处理。下面是常用的Napalm模块：
- napalmgetfacts：用于获取设备信息，返回统一的数据结构。
- name: get facts from device
napalm_get_facts:
hostname={{ inventory_hostname }}
username={{ user }}
dev_os={{ os }}
password={{ passwd }}
filter='facts,interfaces,bgp_neighbors'
register: result
- name: print data
debug: var=result
- napalminstallconfig：下发配置到设备中。
- assemble:
src=../compiled/{{ inventory_hostname }}/
dest=../compiled/{{ inventory_hostname }}/running.conf
- napalm_install_config:
hostname={{ inventory_hostname }}
username={{ user }}
dev_os={{ os }}
password={{ passwd }}
config_file=../compiled/{{ inventory_hostname }}/running.conf
commit_changes={{ commit_changes }}
replace_config={{ replace_config }}
get_diffs=True
diff_file=../compiled/{{ inventory_hostname }}/diff
- napalm_validate：验证设备状态。不需要对设备的所有信息进行验证，只需要指出验证某一项的状态信息。例如通过
get_interfaces_ip函数可以去验证某个端口的IP地址是否与理想的一致。另外还可以使用条件语句去判断参数是否符合理想状态的要求。例如判断cpu使用率是否小于15%。
validate.yml：
- get_facts:
os_version: 4.17
- get_interfaces_ip:
Management1:
ipv4:
10.0.2.14:
prefix_length: 24
_mode: strict
- get_environment:
memory:
used_ram: '<15.0'
cpu:
0/RP0/CPU0
'%usage': '<15.0'
playbook：
- name: GET VALIDATION REPORT
napalm_validate:
username: "{{ un }}"
password: "{{ pwd }}"
hostname: "{{ inventory_hostname }}"
dev_os: "{{ dev_os }}"
validation_file: validate.yml
