Neutron 学习笔记

学习网站：零基础掌握Neutron原理及应用

基础理论

Neutron 是 OpenStack 核心项目之一，提供云计算环境下的虚拟网络功能。把部分传统网络管理的功能推到了租户方，租户通过它可以创建一个自己专属的虚拟网络及其子网。

Neutron在OpenStack的意义

将别的OpenStack项目(Nova)创建的网卡接入到云网络中
连接各个网络硬件和软件，为OpenStack架构和部署提供一个统一的网络服务接口

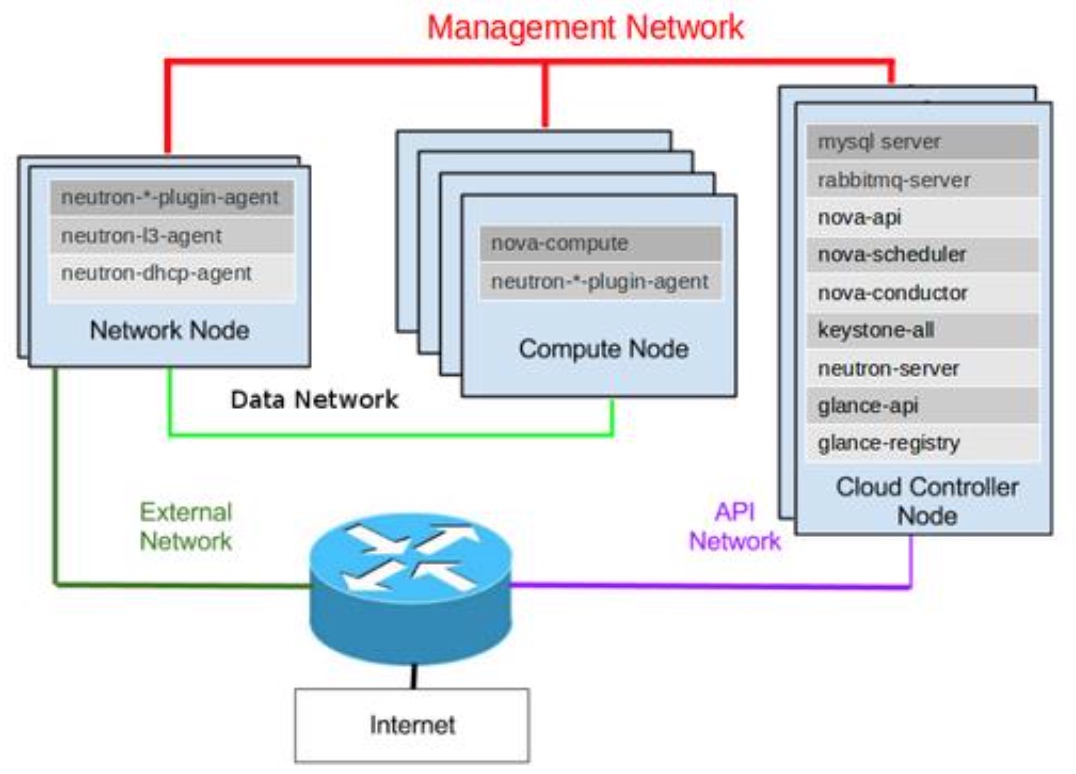

Neutron 逻辑模型

三个节点：控制节点，计算节点，网络节点
四个网络：API网络，管理网络，数据网络，外部网络

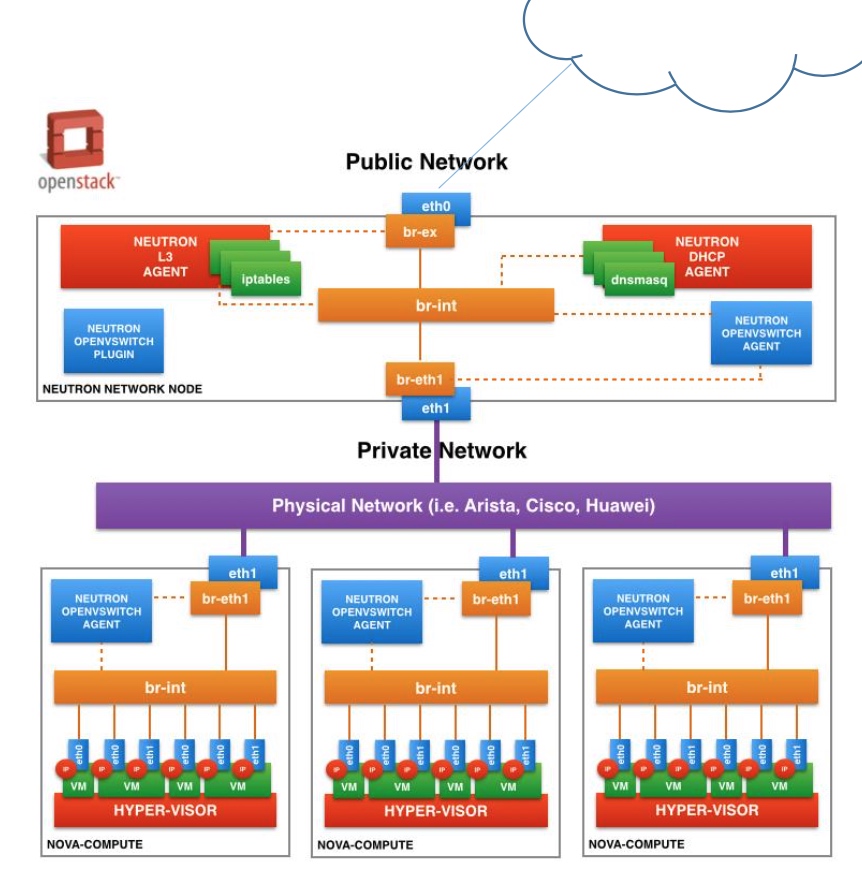

在实际的Neutron物理连接中，由三部分构成：

一个或多个网络结点（通常在x86服务器上部署）
物理网络（例如Arista,Cisco，Huawei厂商的设备）
一个或多个计算结点

Neutron几个重要概念：

Router：实现不同网段间的互相通信，为租户提供路由、NAT等服务。
Network：虚拟网络中的L2 domain。对应于一个真实物理网络中的二层局域网（VLAN），从租户的的角度而言，是租户私有的。
Subnet：为网络中的三层概念，指定一段IPV4或IPV6地址并描述其相关的配置信息。它附加在一个二层Network上，指明属于这个network的虚拟机可使用的IP地址范围。
Port：是一个逻辑的概念，虚拟网络中网卡对应的端口。

安全组

Stateful firewall in OpenFlow based SDN 防火墙可以分为有状态（Stateful）和无状态（Stateless）。这里说的防火墙指的不仅是Firewall，也包括OpenStack中常使用的Security Group，它们只是不同层面的防火墙。

无状态防火墙就是基于静态数值来过滤或阻拦网络数据包。例如基于地址，端口，协议等等。无状态指的就是，防火墙本身不关心当前的网络连接状态。
有状态防火墙能区分出网络连接的状态。例如TCP连接，有状态防火墙可以知道当前是连接的哪个阶段。也就是说，有状态防火墙可以在静态数值之外，再通过连接状态来过滤或阻拦网络数据包。例如可以不允许外部ping虚机，但可以从虚机内部ping外面的IP。

无状态的防火墙一般更快，在高负载网络流量下性能更好，但是只适用于简单的场景。而有状态的防火墙一般会安全的多，因为它可以定义更加严格的规则。

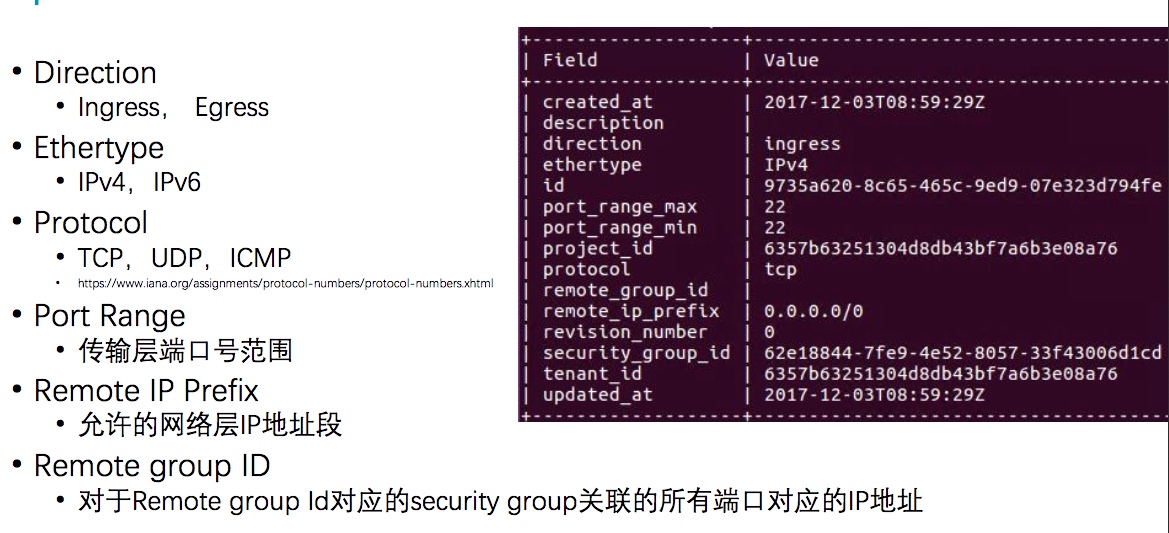

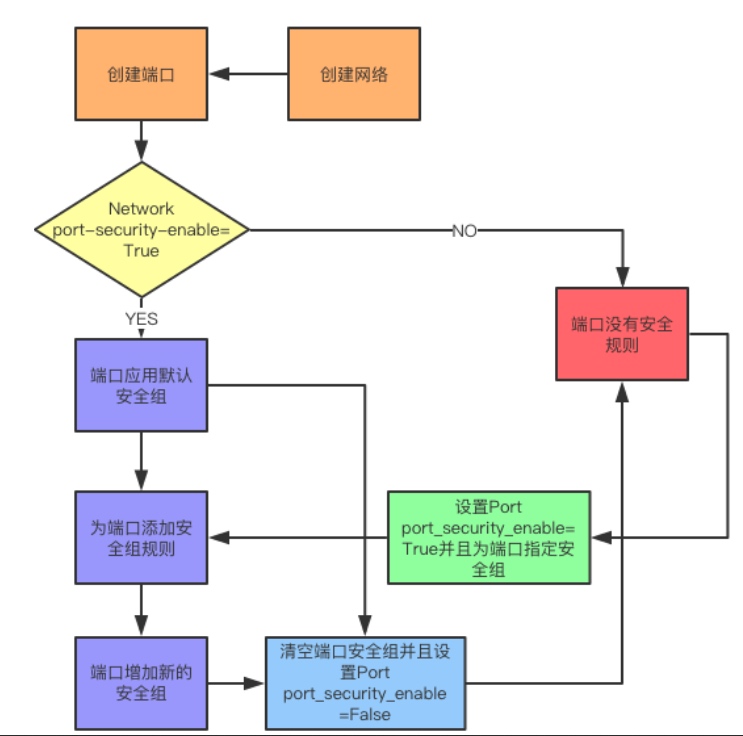

Neutron Security Group Rule

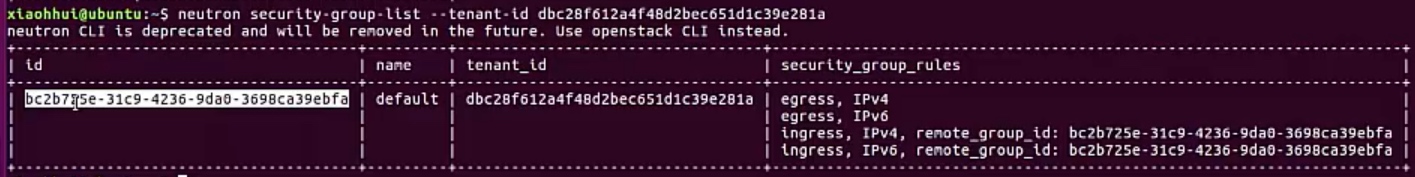

Default Neutron Security Group Rule

允许所有的Egress流量
允许同一个Security Group端口的ingress流量
禁止所有其他的Ingress流量（没有rule）

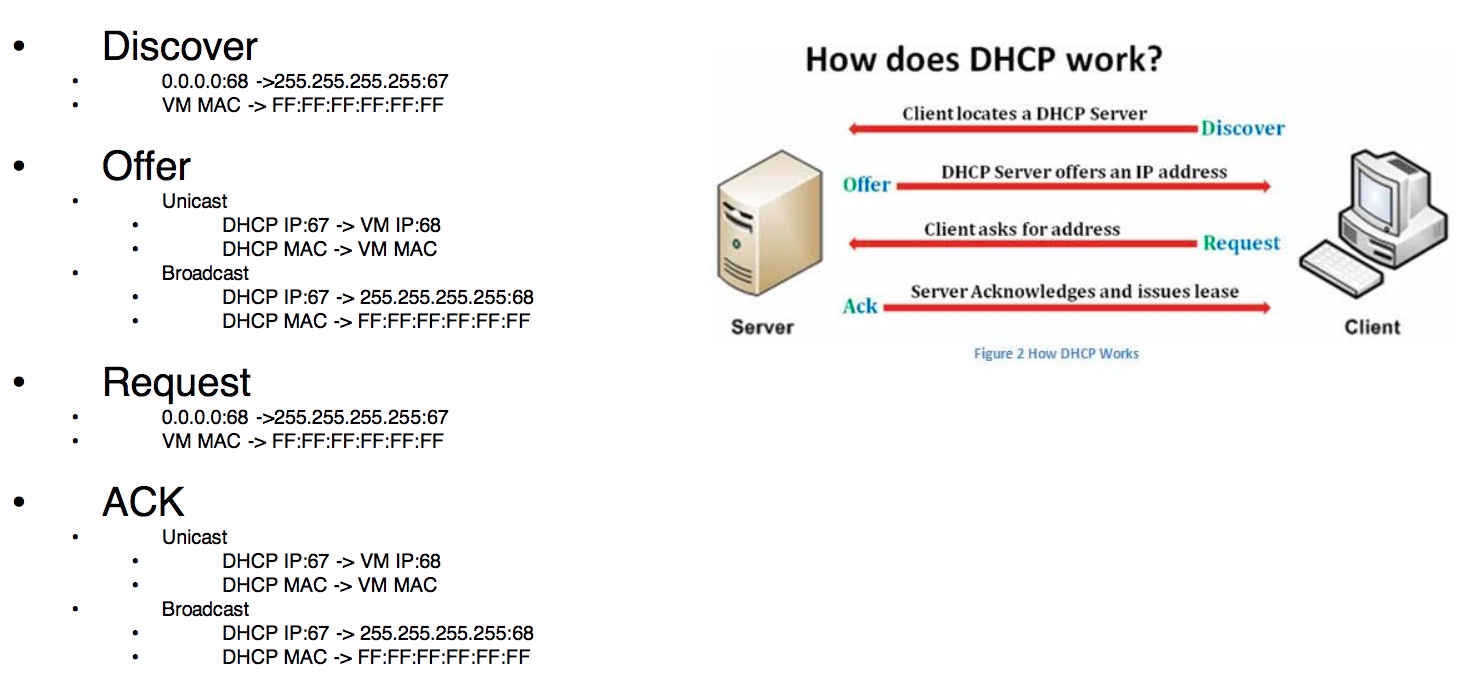

允许所有DHCP流量（隐藏）
打开MAC spoof prevention (隐藏)

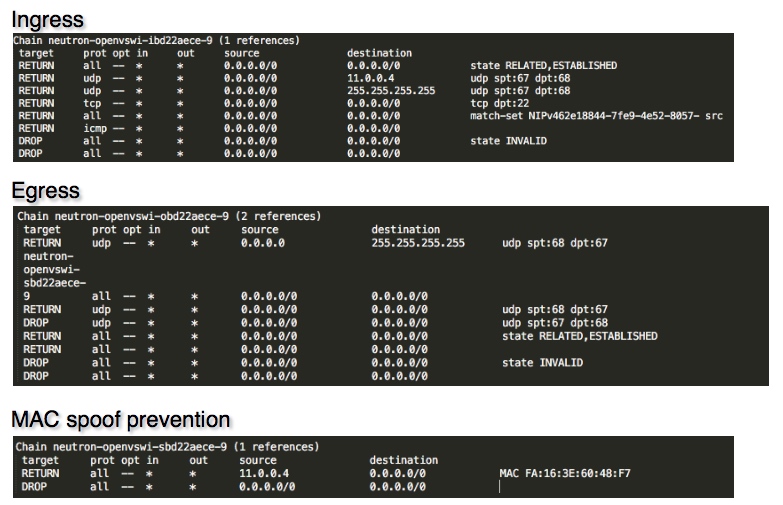

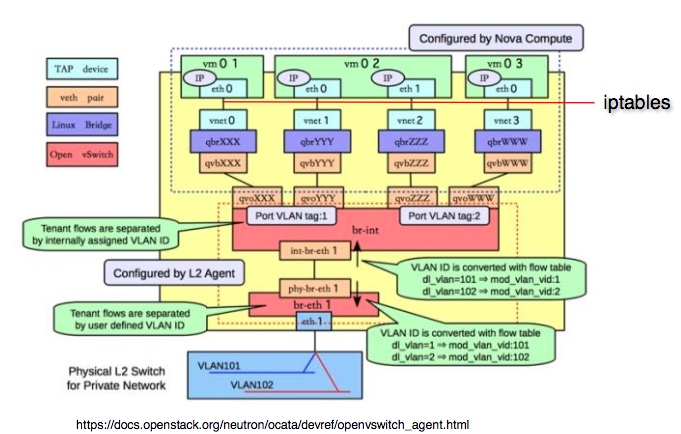

Neutron Security Group 实现 Security group通过Linux IPtables来实现，为此，在Compute节点上引入了qbr*这样的Linux传统bridge（iptables规则目前无法加载到直接挂在到ovs的tap设备上）。iptables只是一个用户空间的程序，真正干活的其实是Linux内核netfilter，通过iptables创建新规则，其实就是在netfilter中插入一个hook，从而实现修改数据包、控制数据包流向等。
